Im Auftrag von Hidrostal führte EMHA Arbeiten an der Stadtpumpe P2 der Klärpumpstation Bergen op Zoom durch, die vom Waterschap Brabantse Delta verwaltet wird. Anlass für das Projekt waren erhöhte Schwingungspegel, die die Zuverlässigkeit und Lebensdauer der Pumpanlage gefährdeten. Durch gezielte Messungen, Analyse und eine maßgeschneiderte Lösung hat EMHA die Anlage wieder stabil und vollständig betriebsbereit gemacht.
Situation

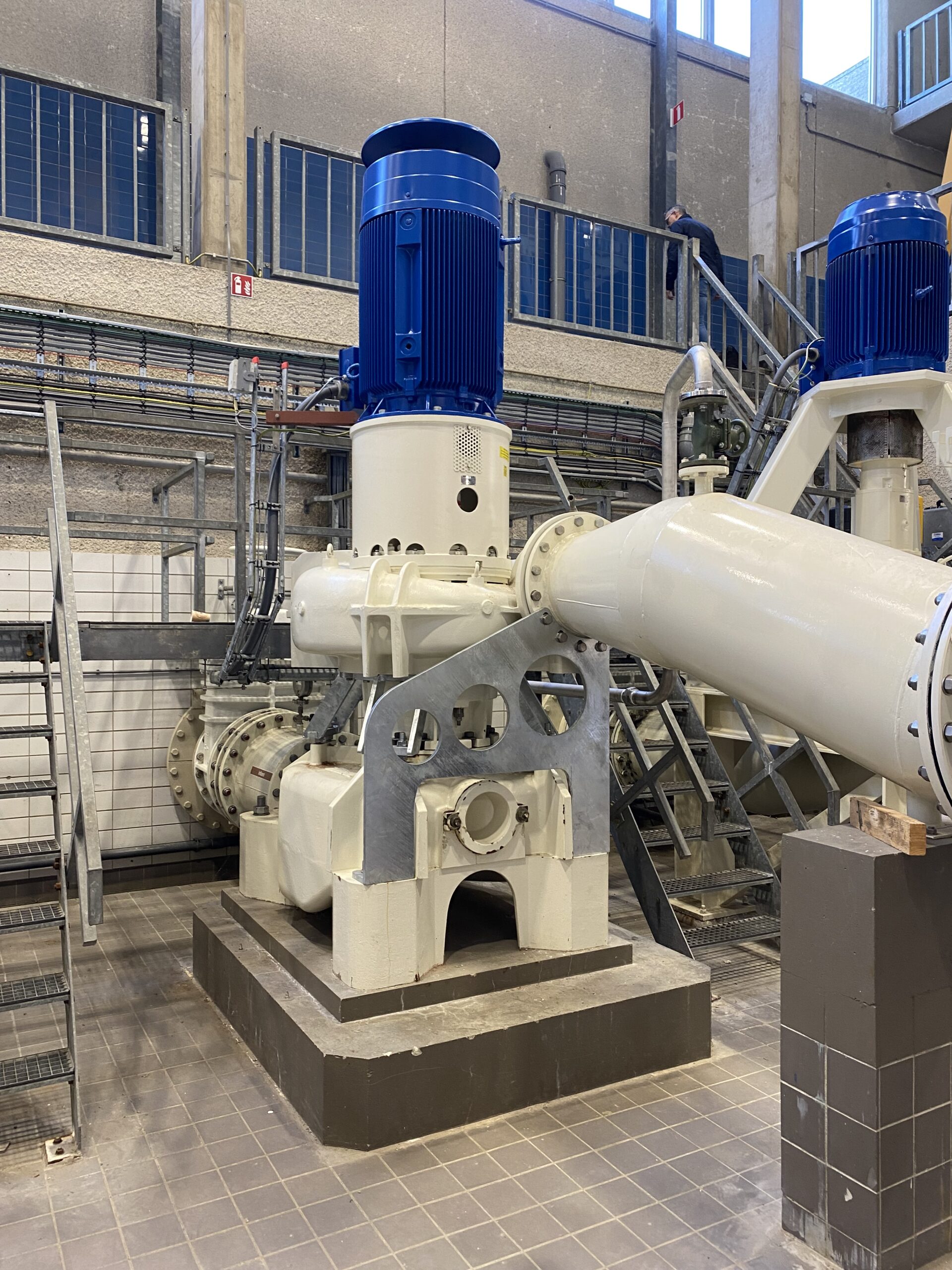

Die Klärpumpstation Bergen op Zoom spielt eine wichtige Rolle beim Transport von Abwasser innerhalb des Verwaltungsbereichs des Waterschap Brabantse Delta. Die Pumpen in der Station sind kontinuierlich in Betrieb und müssen unter wechselnden Bedingungen zuverlässig funktionieren. An der Stadtpumpe P2 wurden erhöhte Schwingungspegel festgestellt. Dies stellte ein Risiko für die Betriebssicherheit der Anlage dar und konnte langfristig zu Störungen, zusätzlichem Wartungsaufwand und beschleunigtem Verschleiß führen.
Das Ziel der angeforderten Schwingungsmessungen war:
- Die Ursache der erhöhten Schwingungspegel festzustellen
- Die gemessenen Frequenzen und Amplituden als Eingabe für eine Finite-Elemente-Berechnung zu verwenden
- Die vorgeschlagene Lösung mit Rohr- und Motorstützen technisch zu begründen und zu validieren
Lösung

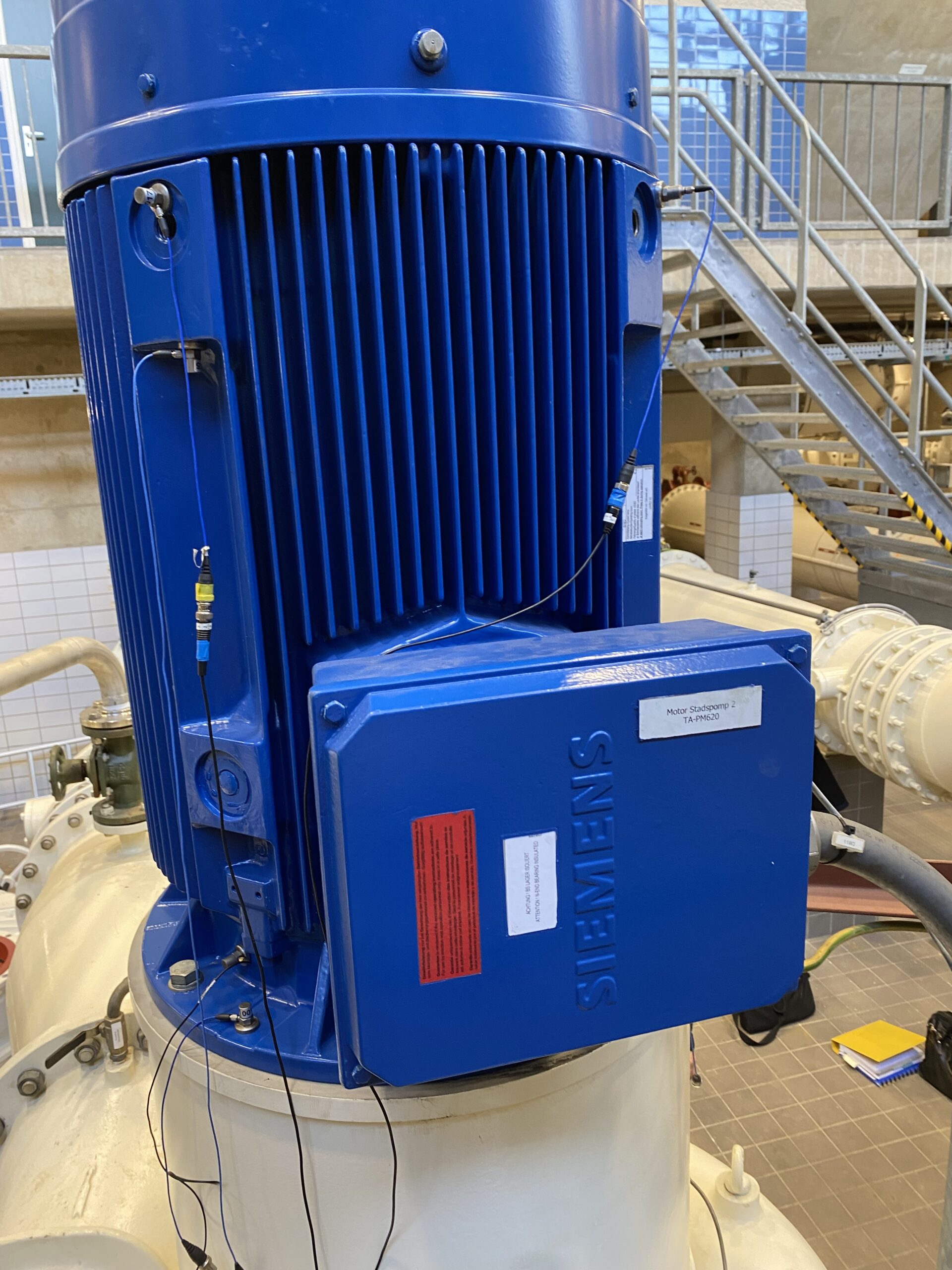

EMHA führte umfangreiche Schwingungsanalysen an verschiedenen Betriebspunkten der Stadtpumpe P2 durch. Die Messergebnisse wurden mit den vom Hersteller angegebenen zulässigen Schwingungswerten verglichen. Auf Basis dieser Analyse stellte EMHA fest, dass die erhöhten Schwingungen nicht primär durch den Pumpensatz selbst verursacht wurden, sondern durch unzureichende Abstützung des Motors und der Rohrleitungen.
EMHA hat daraufhin:

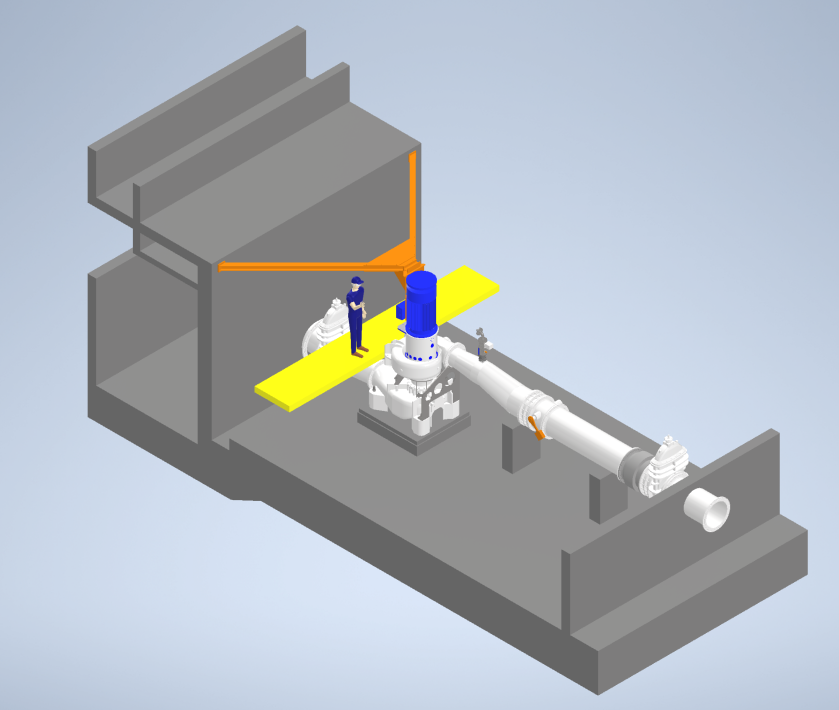

- Eine maßgeschneiderte Lösung für zusätzliche Motorabstützung zur Wand entworfen
- Die erforderlichen Stützen produziert
- Die Stützen innerhalb eines Tages vor Ort installiert
Nach der Installation wurden erneut Schwingungsmessungen durchgeführt, um die Wirkung der Maßnahme zu überprüfen.
Ergebnis
Nach der Montage der zusätzlichen Stützen lagen die Schwingungspegel wieder innerhalb der normalen und zulässigen Werte. Die Pumpe kann dadurch wieder vollständig und zuverlässig im Prozess betrieben werden.
Mit dieser Lösung hat EMHA einen direkten Beitrag geleistet zu:
- Verbesserung der Betriebssicherheit
- Verlängerung der Lebensdauer der Pumpanlage
- Begrenzung ungeplanter Ausfallzeiten und Wartung
Durch sorgfältiges Messen und Analysieren konnte die tatsächliche Ursache der Schwingungen präzise ermittelt werden. In vielen Fällen werden solche Probleme nicht durch den Pumpensatz selbst verursacht, sondern durch die Bedingungen, unter denen die Pumpe betrieben werden muss. Dieser Ansatz verhindert unnötigen Komponentenersatz und führt zu einer nachhaltigen, kosteneffizienten Lösung.
