In Zusammenarbeit mit dem Loodswezen hat EMHA für Rijkswaterstaat ein Messsystem entwickelt, um Kräfte in den Festmacherleinen der Zeesluis IJmuiden transparent zu machen. Mit diesen Messungen werden die Auswirkungen von Süß-Salzwasserströmungen auf Schiffe in der Schleuse erfasst. Das Ergebnis ist ein Echtzeit-Einblick in die Kräfte und eine bessere Vorbereitung auf sichere Manöver.
Situation

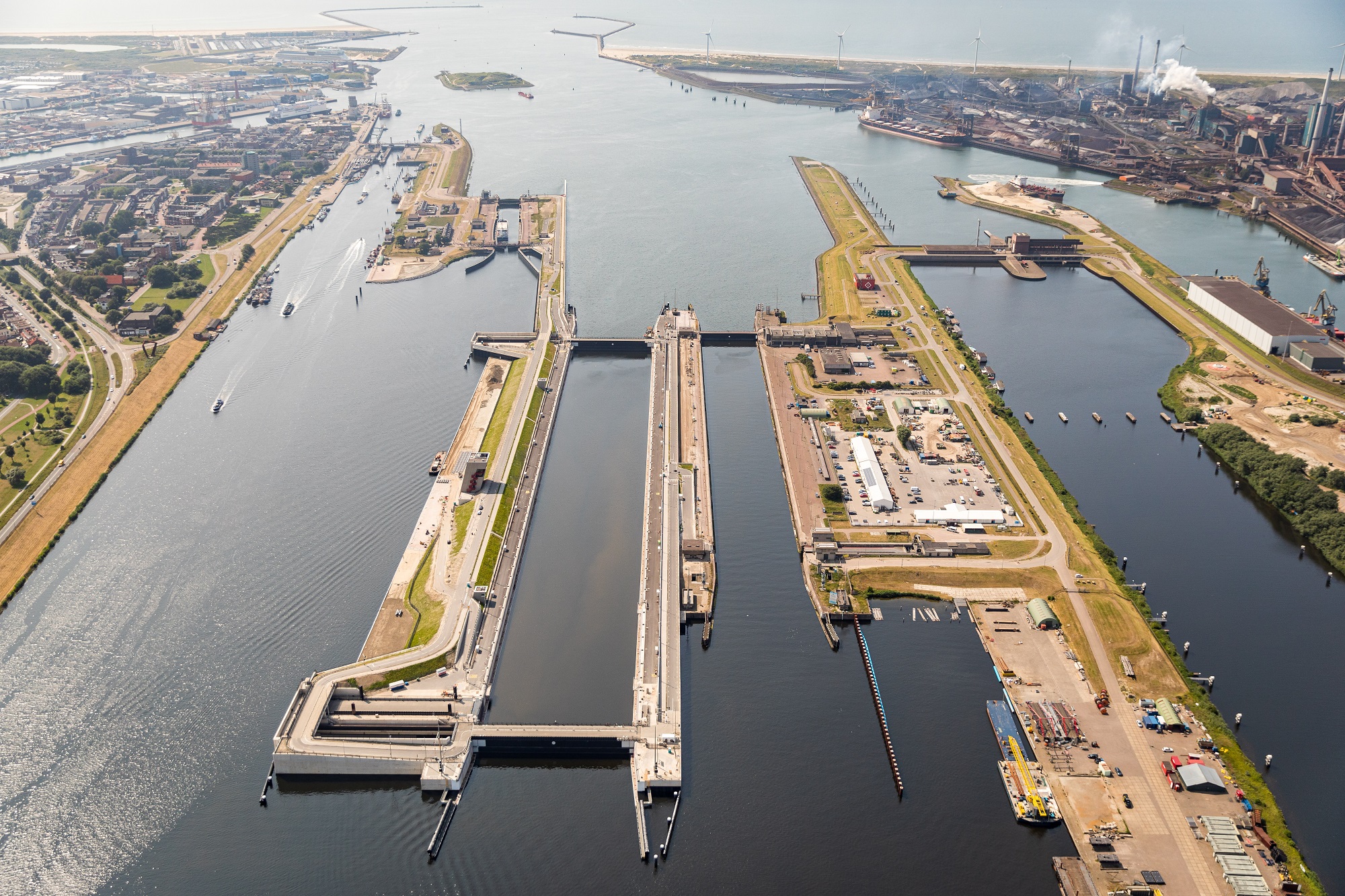

Aufgrund der großen Tiefe der neuen Zeesluis IJmuiden entstehen durch den Austausch von Süß- und Salzwasser in der Schleusenkammer erhebliche Kräfte auf Schiffe. Diese Strömungen verursachen Belastungen auf den Festmacherleinen, was direkten Einfluss auf das sichere Festmachen und Manövrieren von Schiffen hat. Für Rijkswaterstaat und das Loodswezen war es unerlässlich, diese Kräfte für verschiedene Schiffstypen und Situationen transparent zu machen. Das Ziel war es, die maximal auftretenden Kräfte zu bestimmen und Einblicke in die Unterschiede zwischen einlaufenden und auslaufenden Schiffen zu gewinnen.
Vorgehensweise
EMHA stellte ein vollständiges Messsystem auf Basis von TechnoFysica® Kraftaufnehmern zusammen, mit dem die Kräfte in den Festmacherleinen präzise erfasst wurden. Dabei wurden vier Kraftsensoren von 55 und 85 Tonnen eingesetzt, kombiniert mit geeigneten Befestigungsmitteln. Die Messungen wurden in Echtzeit angezeigt und über dedizierte Software auf einem Laptop protokolliert, sodass sowohl eine direkte Analyse als auch eine langfristige Überwachung möglich war.
Die Messungen wurden für Schiffe verschiedener Größen und unter verschiedenen Bedingungen durchgeführt, einschließlich des Unterschieds zwischen in die Schleuse einfahrenden und ausfahrenden Schiffen. Damit wurde ein repräsentatives und vollständiges Bild der Kraftdynamik in der Schleuse aufgebaut.
Ergebnis
Die durchgeführten Messungen liefern einen klaren und fundierten Einblick in die Kräfte, die in Festmacherleinen infolge von Süß- und Salzwasserströmungen auftreten. Dies ermöglicht es dem Loodswezen, besser vorbereitet zu operieren und Erfahrungen mit dem Verhalten von Schiffen beim Schleusen zu sammeln.
Darüber hinaus verfügt Rijkswaterstaat über wertvolle Daten, die zur weiteren Optimierung von Verfahren und Sicherheit in der Schleuse genutzt werden können. Mit dieser Lösung trägt EMHA zu einer sichereren und vorhersehbareren Nutzung einer der wichtigsten maritimen Infrastrukturen der Niederlande bei.
